產品型號：D71X、D371X
產品口徑：DN40-DN300
產品壓力：40-300mm
連接方式：對夾
閥體材質：鋁合金
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦防結露鋁合金壓鑄蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

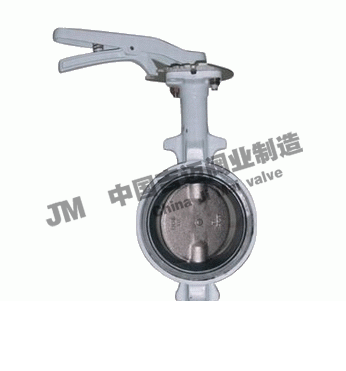

防結露鋁合金壓鑄蝶閥產品概述：
由于采用了高性能頂盤材料,能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。

防結露鋁合金蝶閥特征：

1、閥體材質：鋁合金
2、閥板材質：尼龍11板、不銹鋼
3、閥座：NBR、EPDM
2. 使用環境
1、公稱通徑：DN50-300（mm）
2、公稱壓力：1.0-1.6MPa
3、適用溫度：-30℃--100℃
4、驅動形式：手動、電動、氣動
3. 產品特性
1、采用先進的無銷連接技術,結構堅固緊湊,蝶板具有(上下、左右)自動對中功能。
2、閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕,特殊材料與先進壓鑄工藝制成的鋁壓鑄蝶閥,有效地防止結露、結灰、電腐蝕。
3、閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用任何標準法蘭連接要求，使安裝密封更簡單易行.
4. 多功能性
適用于暖通、中央空調上下水成套設備，廣乏應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。

防結露鋁合金壓鑄蝶閥

外形連接尺寸及重量
規格		尺寸 (mm)								重量
mm	inch	d	L	H1	H2	H3	L1	L2	D1	重量
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6

外形連接尺寸及重量
規格		尺寸 (mm)										重量
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1	重量
40	11/2"	42	33	70	145	168	35	35	56	132	100	2
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31
